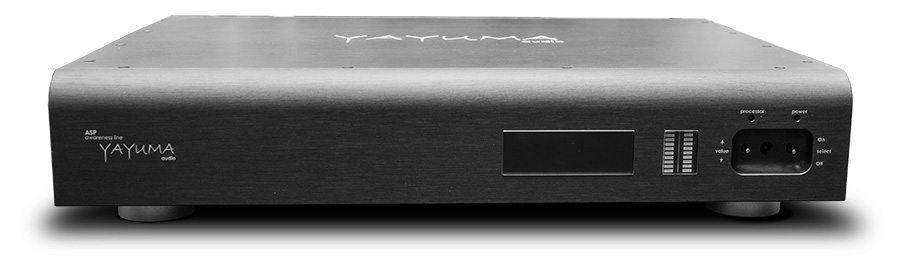

PROCESOR YAYUMA AWARENESS LINE
Kilka tygodni po Audio Video Show 2016, do redakcji INFOAUDIO.PL, ponownie przyjechali twórcy procesora YAYUMA AWARENESS LINE. Tym razem powodem było kilka, przygotowanych w Warszawie prezentacji. Zaciekawieni tym urządzeniem postanowiliśmy je włączyć w nasz tor i na początku nauczyć się je obsługiwać.
Pierwsza część niniejszego tekstu to krótki opis urządzenia oraz wyjaśnienie zasady działania. Materiały otrzymaliśmy od producenta i są one przytoczone nieomal w oryginalnym brzmieniu. Firma YAYUMA ze względu na proces patentowy nie udostępnia obecnie urządzeń do testów, nie pozwala ich także otwierać bez obecności konstruktorów. Załączone zdjęcia wnętrza zostały wykonane za ich zgodą.
Tajniki nazewnictwa.
Emocje związane z targami i premierą powoli opadają, przyszła więc pora żeby usystematyzować informacje związane z procesorem. Zacznijmy od nazw: PONA sound – jest nazwą opatentowanej przez firmę YAYUMA audio technologii. Patent opisuje algorytm korygujący istotne pominięcie interpretacji praw fizyki. ASP awareness line - to nazwa procesora firmy YAYUMA ze środkowej linii urządzeń, realizującego algorytm technologii PONA sound.
Konstrukcja i podłączenie.

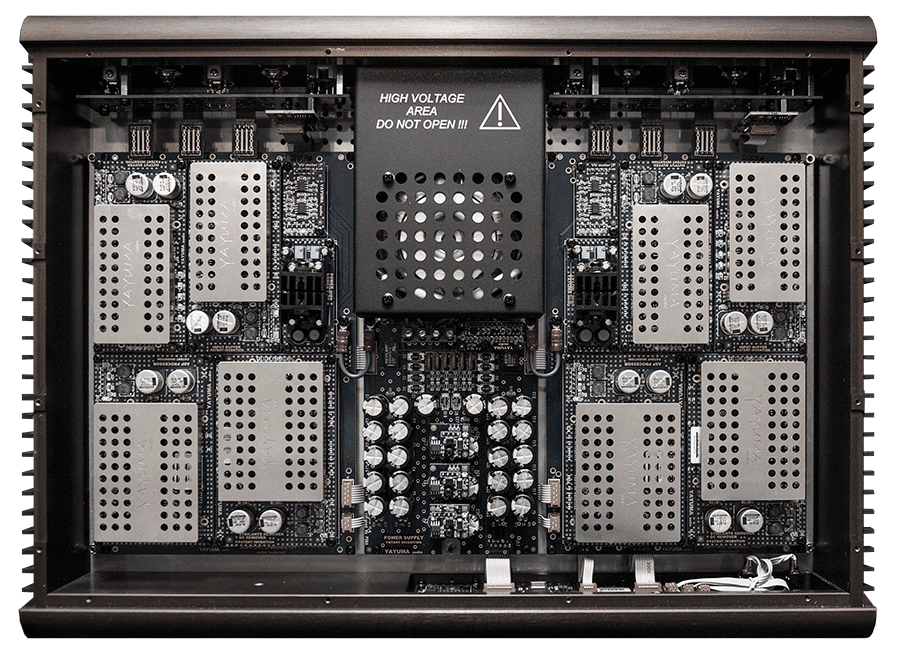

Procesor z serii awareness line jest konstrukcją w pełni zbalansowaną. Dodatkowo, sygnał może być podawany wejściem RCA. Jest wówczas na wstępnie symetryzowany i na dalszym etapie obrabiany jako symetryczny. We wnętrzu panuje perfekcyjny porządek, wyraźnie widać sekcję lewego i prawego kanału. Środek urządzenia zajmuje część rozbudowanego zasilacza z ekranowanym trafo przy tylnej ściance. Cały procesor ma budowę modułową – aby wyjąć poszczególny moduł wystarczy odkręcić śruby mocujące i wyciągnąć moduł ze stosownego, znajdującego się płycie zbiorczej, gniazda. Na tylnej ściance znajdziemy solidne gniazda firmy Amphenol. Na najważniejszych płytkach zamocowano bardzo estetyczne ekrany z logo firmy. Perfekcja w każdym calu.

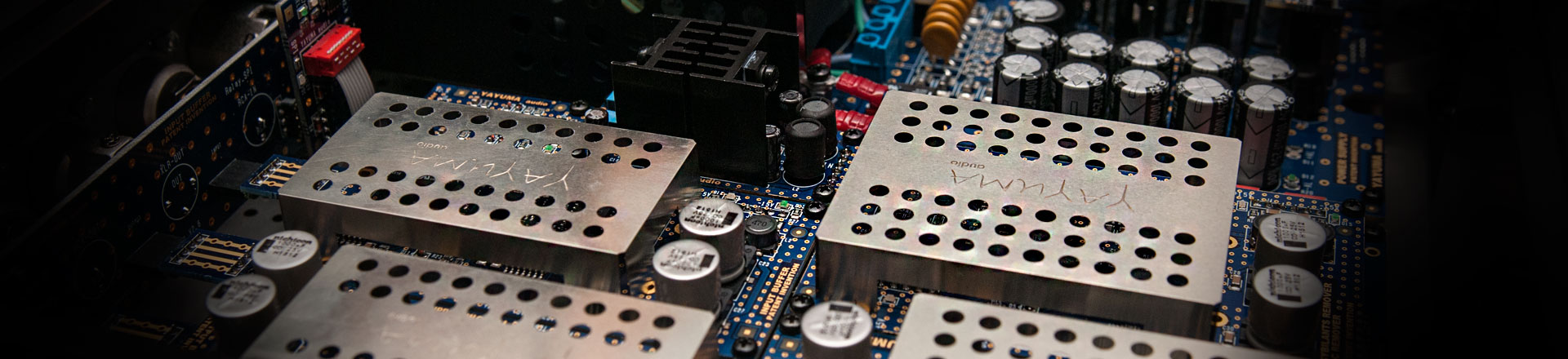

Wnętrze jest bardzo starannie zaprojektowanei wykonane. Część elementów zabezpieczono ośmioma osłonami, które stanowią rodzaj ekranu.
Producent deklaruje zastosowanie w całym urządzeniu elementów o najlepszych możliwych parametrach. Wszystkie płytki wewnątrz urządzenia posiadają złocone ścieżki. Cały procesor można podzielić na dwie części: analogową i cyfrową. Sygnał muzyczny przechodzi tylko przez część analogową, nigdzie nie jest zamieniany na postać cyfrową i poprowadzony jest najkrótsza, możliwą ścieżką. Część cyfrowa odpowiada za sterowanie częścią analogową. Jest odseparowana od analogowej i zawiera 11 mikroprocesorów połączonych siecią SPI.
Procesor YAYUMA wpina się pomiędzy źródło a wzmacniacz ewentualnie przedwzmacniacz.
Krótka powtórka z fizyki – fizyczne podstawy okrycia.
Na czym polega innowacja firmy YAYUMA? Warto na początek przytoczyć proste doświadczenie.
Część I
Potrzebny jest dowolny głośnik, do którego podłączymy woltomierz. Warto przygotować smartfon z włączoną kamerą lub samą kamerkę, która swoim obiektywem obejmie ruch głośnika oraz wskazania woltomierza. Przebieg: wciskamy membranę 1cm, przytrzymujemy 2s, wracamy 0,5cm, przytrzymujemy 3s, wciskamy 1,5cm, przytrzymujemy 1s, puszczamy.
Część II
Przygotowane regulowane źródło zasilania podłączamy do tego samego głośnika. Przebieg: regulujemy wysokość napięcia, starając się odtworzyć wartości zarejestrowane w części pierwszej (mamy zarejestrowane kamerką). Sprawdzamy czy udało się odtworzyć analogiczny ruch membrany z części pierwszej (ruch będący odwrotnością ruchu membrany mikrofonu).
Z góry można uprzedzić, że w części drugiej nie uda się uzyskać analogicznego przebiegu ruchu membrany z części pierwszej. Nie jest to możliwe, ponieważ prawa fizyki opisujące te zjawiska to dwie różne reguły. Mocno skracając historię tego odkrycia, można przejść do konkluzji: za pomocą mikrofonu rejestrujemy prędkość ruchu membrany, natomiast głośnik stara się odtworzyć położenie membrany, mając przy tym do dyspozycji zapisaną prędkość ruchu membrany mikrofonu. Stąd też współczesny sprzęt nie gra pełnią swoich możliwości. Brakuje mu wielu istotnych informacji, zwłaszcza z zakresu wysokich częstotliwości. Procesor YAYUMA zmienia sposób sterowania tak, aby połączyć te dwa prawa. Dzięki tej zmianie głośnik zaczyna odtwarzać ruchy membrany mikrofonu, a dokładniej odwrotność tego ruchu. Realizowana tutaj technologia PONA sound nie ma zatem nic wspólnego z linearyzacją głośników. Jak mówią twórcy: są to dwa odrębne zagadnienia, a realizacja tego drugiego jest planowana przez firmę w niedalekiej perspektywie czasu.
Działanie procesora.

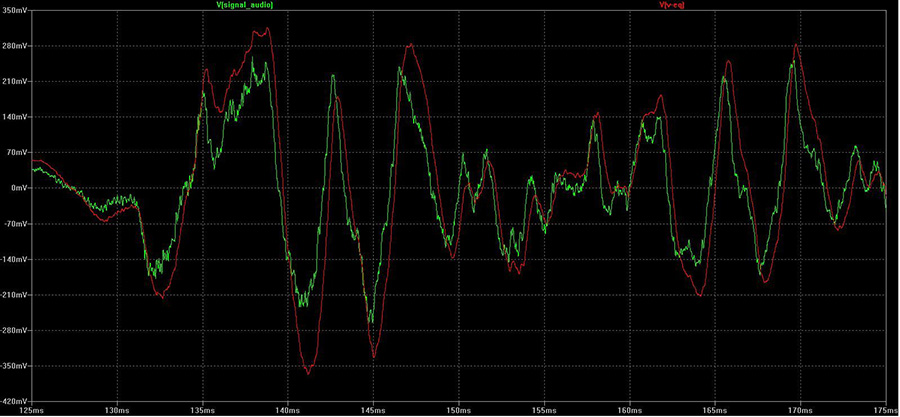

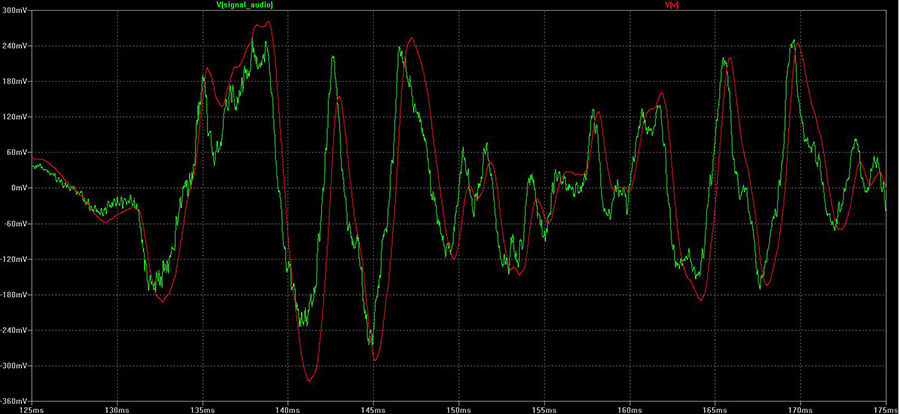

Aby najlepiej zobrazować co faktycznie procesor robi z sygnałem muzycznym posłużymy się wykresami. Poniżej pierwszy wykres. Zielony kolor obrazuje przebieg zarejestrowanego sygnału muzycznego (prędkość ruchu membrany mikrofonu), czerwony to wykres prędkości ruchu membrany głośnika w układzie klasycznym.
Wykres 1. Zarejestrowany sygnał muzyczny a odpowiedź klasycznego układu.
Wyraźnie widać ile informacji zostało pominiętych. Częste drgania o małej amplitudzie to sygnały wyższych częstotliwości. Dodatkowo, sygnał jest przesunięty w czasie. Kolejny wykres pokazuje próbę poprawy sytuacji za pomocą equalizacji (12 dB). Sytuacja nie ulega poprawie.
Wykres 2. Zarejestrowany sygnał muzyczny a modyfikacja sygnału za pomocą equalizacji.

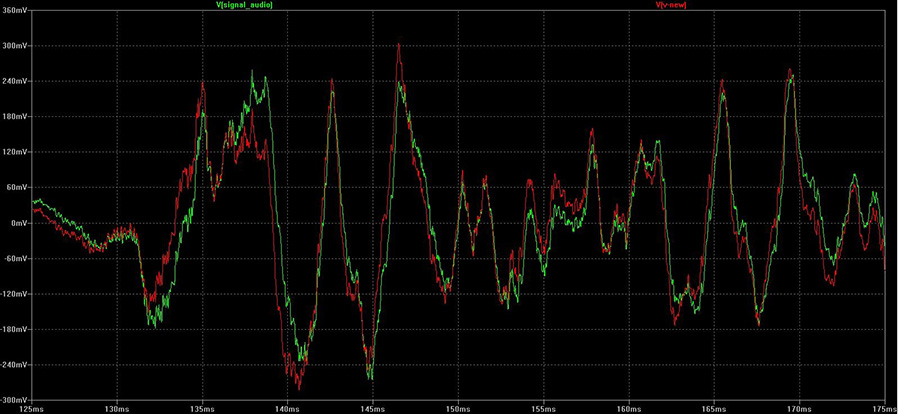

Poniżej wykres pokazujący odpowiedź głośnika (czerwony) z zastosowaniem technologii PONA sound. Głośnik naśladuje zarejestrowany sygnał. Następuje wyrównanie fazowe obu przebiegów. Jedyne odstępstwa, mające niewielki wpływ na końcowy efekt, lokują się z płaszczyźnie pionowej i wiążą się one z nieliniowością pracy samych przetworników. Dopiero linearyzacja samych przetworników pozwoli na idealne odzwierciedlenie sygnału źródłowego.
Wykres 3. Zarejestrowany sygnał muzyczny a odpowiedź układu z zastosowaniem technologii PONA sound.

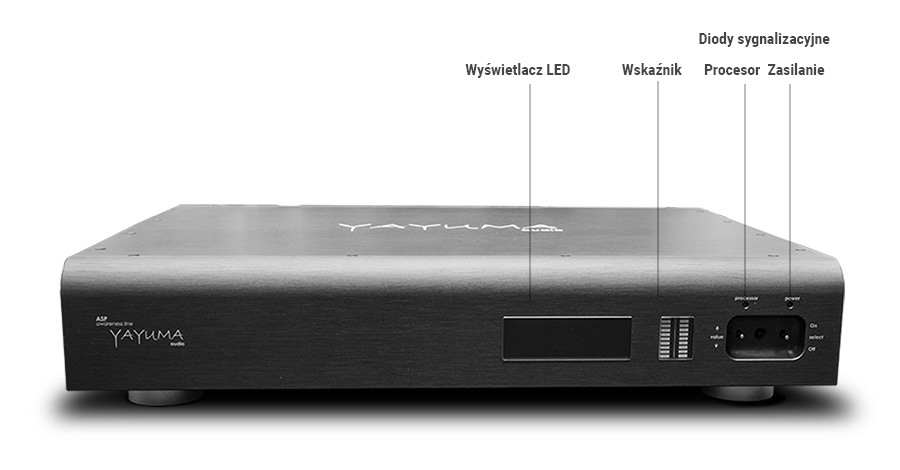

Obsługa
Procesor obsługujemy mając do dyspozycji kilkupoziomowe menu. Na pierwszym poziomie dysponujemy takimi opcjami jak:
- Zmiana wejść: RCA/XLR
- Włączenie/wyłączenie procesora
- Głębokość działania - przydatna dla słabiej nagranych płyt
- Regulacje tłumika - umożliwia zmniejszanie poziom sygnału wyjściowego
Przejście do submenu (SETUP) pozwala na idealne dostrojenie poziom sygnału wejściowego do idealnych warunków pracy procesora czyli do obszaru najmniejszych zniekształceń. W tym celu należy podać na wejście, dostarczony przez producenta sygnał testowy (sinus, poziom 0dB). Należy ustawić taką wartość poziomu wejścia, aby przy sygnale testowym świeciła się pierwsza czerwona dioda LED na wyświetlaczu. Procesor pozwala na wykorzystanie filtrów usuwających składową stałą lub sybilanty. Istnieje także możliwość zapisania lub wczytania indywidualnych ustawień konfiguracji. Do procesora dołączony jest aluminiowy pilot nawiązujący stylistycznie do designu urządzenia.
Pilot wiernie odwzorowuje fragment panelu przedniego. Przypisano do niego identyczne funkcje - tak więc obsługa może odbywać się zarówno z poziomu panelu urządzenia jak i pilota.

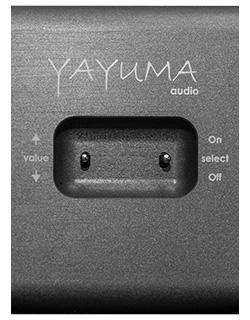

Dwa, umiejscowione w zagłębieniu przełączniki służą do poruszania się po MENU. Prawy przełącznik przytrzymany przez około 4 sekundy wprowadza urządzenie w stan uśpienia. Włączenie odbywa się tym samym włącznikiem przez przytrzymanie go w przeciwległej pozycji.
Menu
Tak jak pisaliśmy na początku: menu nie jest skomplikowane i opanowanie jego możliwości nie zajmuje wiele czasu. Manipulator z lewej strony (value) zmienia parametry MENU.
- Lekko w górę – poruszanie się w po menu, zmiana parametrów, zwiększanie wartości dB, wyjście z submenu.
- Lekko w dół – poruszanie się po menu, zmiana parametrów, zmniejszanie wartości dB, wejście do submenu.
Manipulator z prawej strony (select) aktywuje urządzenie (ON) lub usypia (OFF), służy także do poruszania się po MENU.
- Przy uśpionym urządzeniu: lekko w górę - aktywowanie urządzenia (ON),
- Lekko w dół z kilkusekundowym przytrzymaniem – przejście urządzenia w stan uśpienia (OFF),
- Lekko w górę lub w dół - poruszanie się po MENU.
Podłączenie do systemu

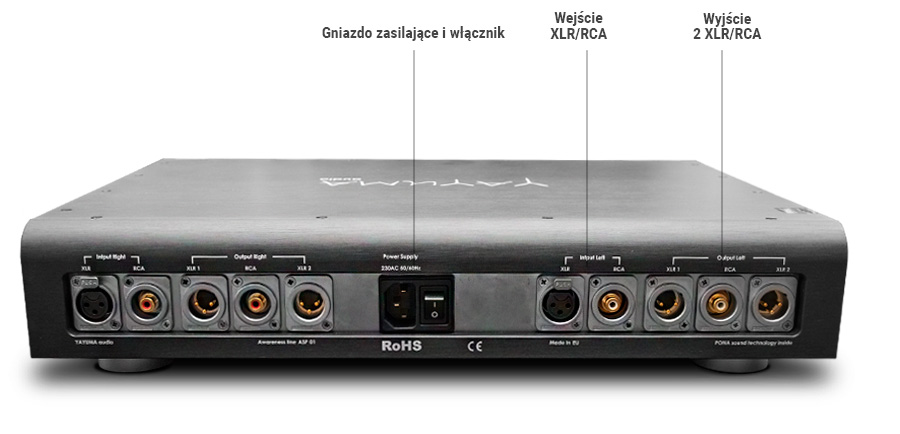

Procesor z serii Awareness Line jest konstrukcją w pełni zbalansowaną. Na tylnym panelu gniazdo zasilania z włącznikiem rozdziela identycznie zainstalowane gniazda dla prawego i lewego kanału. Przy pierwszym uruchomieniu lub zmianie cyfrowego źródła dźwięku proponujemy postępować według kroków zaproponowanych przez producenta.
Pilot do YAYUMA AWARENESS LINE
- Uruchamiamy menu SETUP/INPUT level
- Podajemy na wejście procesora sygnał testowy (dołączony na kluczu USB).
- Ustawiamy poziom w dB: świecić powinny się diody: zielone, żółte i pierwsza czerwona. Takie ustawienie oznacza idealne dopasowanie sygnału wejściowego do parametrów pracy układów wewnątrz procesora. Zaświecenie się drugiej pary diod czerwonych (wszystkie diody świecące) oznacza stan przesterowania układu i może generować zniekształcenia.
- Zapisujemy ustawienia do wybranego banku pamięci lub ustawiamy inne, dodatkowe parametry startowe przed ostatecznym zapisaniem.
- W każdym momencie można załadować wcześniej zapisane ustawienia z banków pamięci.
GALERIA ZDJĘĆ
Jerzy Pona - twórca technologii Pona Sound
Zespół firmy YAYUMA od lewej: Jarek Proksa, Jurek Pona, Marcin Skrzypczak
Zespół firmy YAYUMA w trakcie prezentacji w hotelu Golden Tulip - Audio Video Show 2016. Na drugim planie Arek Szweda - SVEDA AUDIO
Prezentujący technologię Root Master Guillaume Chalaron z Francji

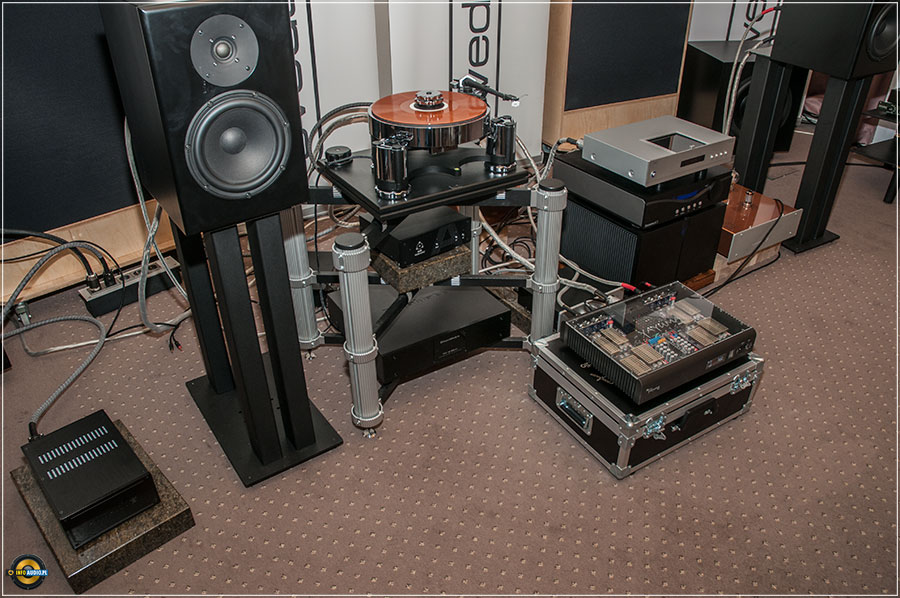

Zestaw na którym realizowane były prezentacje w sali firmy SVEDA AUDIO w hotelu Golden Tulip - Audio Video Show 2016
Zdjęcia ze spotkań i prezentacji w Warszawie. Showroom INFOAUDIO.PL oraz salon Hi-Ton Home of Perfection.
